Тип Съемный спиральный пластинчатый теплообменник

Среди различных типов съемных спиральных пластинчатых теплообменников, производимых Wuxi Hongdinghua Chemical Equipment Co., Ltd., съемные спиральные пластинчатые теплообменники также являются дополнительным типом теплообменника.

Конструктивные характеристики разборного спирального пластинчатого теплообменника:

Съемный спиральный пластинчатый теплообменник образован путем прокатки двух параллельных тонких стальных пластин, образующих пару спиральных проточных каналов, которые отделены друг от друга. Холодная и горячая жидкости текут по двум каналам, разделенным спиральной пластиной в качестве поверхности теплообмена. Между двумя пластинами приварена прокладка канала, чтобы сохранить расстояние между каналами, а также увеличить жесткость спиральной пластины. Центральная перегородка установлена ​​в центре теплообменника для разделения двух спиральных каналов. Сверху и снизу приварены крышки или головки, а также входной и выходной патрубки для двух жидкостей. Как правило, одна пара входных и выходных отверстий расположена на окружной кромке (соединительная труба может быть тангенциальной или радиальной), а другая пара расположена на оси. Концевая секция может быть заварена и закрыта с обоих концов одного канала, а другой канал не заварен. Два конца соединены торцевыми крышками и фланцами, что называется съемным спиральным пластинчатым теплообменником типа II; Конструкция съемного спирального пластинчатого теплообменника типа III состоит в том, что один канал приварен и закрыт с одного конца, а другой канал приварен и закрыт с другого конца, а затем оба конца соединены торцевыми крышками и фланцами.

Применение съемного спирального пластинчатого теплообменника:

Он подходит для таких отраслей, как химия, нефть, растворители, фармацевтика, продукты питания и напитки, машиностроение, текстиль, металлургия, сталепрокатная, коксовая и т. д. Он может выполнять теплообмен пар-пар, теплообмен газ-жидкость и теплообмен жидкость-жидкость, а также подходит для сред с высокой вязкостью, которые требуют теплообмена в условиях высокой температуры или высокого давления для достижения технологических требований, таких как охлаждение, нагрев, конденсация, концентрирование и дезинфекция, а также рекуперация отработанного тепла.

Детали съемного спирального пластинчатого теплообменника:

Съемный спиральный пластинчатый теплообменник имеет следующие преимущества с точки зрения производительности:

1. Высокая тепловая эффективность: он может поддерживать два типа теплообменных жидкостей при низкой скорости потока, стимулировать турбулентность и повышать эффективность теплопередачи. Разница температур среды может составлять всего 1 °С, что приводит к небольшим потерям тепла; При одинаковой потере давления эффективность теплопередачи в 3-5 раз выше, чем у трубчатого теплообменника; Эффективность рекуперации тепла может достигать более 99%.

2. Компактный по конструкции, небольшой по размерам и занимающий небольшую площадь, он занимает около 30% площади кожухотрубчатого теплообменника.

3. Низкая стоимость производства

4. Гибкая работа

5. Благодаря тому, что торцевые крышки на обоих концах могут открываться, по сравнению с несъемными спиральными пластинчатыми теплообменниками, они более удобны для установки, очистки и обслуживания, а также обладают способностью самоочищаться. Из-за спирального потока среды грязь не осаждается; Легко чистится, можно мыть паром или щелочным раствором, прост и удобен в эксплуатации, подходит для установки чистящих устройств.

6. Низкое сопротивление: соединительная трубка на корпусе имеет тангенциальную структуру. Среда проходит через один канал, что обеспечивает более высокую скорость потока, чем в других теплообменниках. Низкая потеря давления, может использоваться для работы с паром или газом большой мощности;

7. Несколько устройств могут быть объединены для использования: когда одно устройство не может удовлетворить требованиям использования, несколько устройств могут быть объединены, но комбинация должна соответствовать следующим правилам: параллельная комбинация, последовательная комбинация и расстояние между устройствами и каналами. то же самое. Гибридная комбинация: один канал параллельно и один канал последовательно.

8. При использовании разборных спиральных пластинчатых теплообменников для паропарового теплообмена необходимо оборудовать охлаждение оборотной водой. Когда среднее давление и температура превышают диапазон применения, следует выбирать другие конструкции теплообменника, такие как кожухотрубные теплообменники.

9. Меры предосторожности при эксплуатации съемного спирального пластинчатого теплообменника

(1) Когда отгонка пара остановлена, температура с обеих сторон шлама на входе и выходе из теплообменника должна быть ниже 40°С.

(2) Спиральный пластинчатый теплообменник следует использовать в соответствии с указанными требованиями во избежание повреждений.

(3) После снятия больших крышек с обоих концов съемного теплообменника нельзя использовать воду под высоким давлением для промывки теплообменника, так как это может привести к серьезному повреждению теплообменника.

Съемный спиральный пластинчатый теплообменник — это эффективное, энергосберегающее и недорогое теплообменное оборудование с превосходными характеристиками.

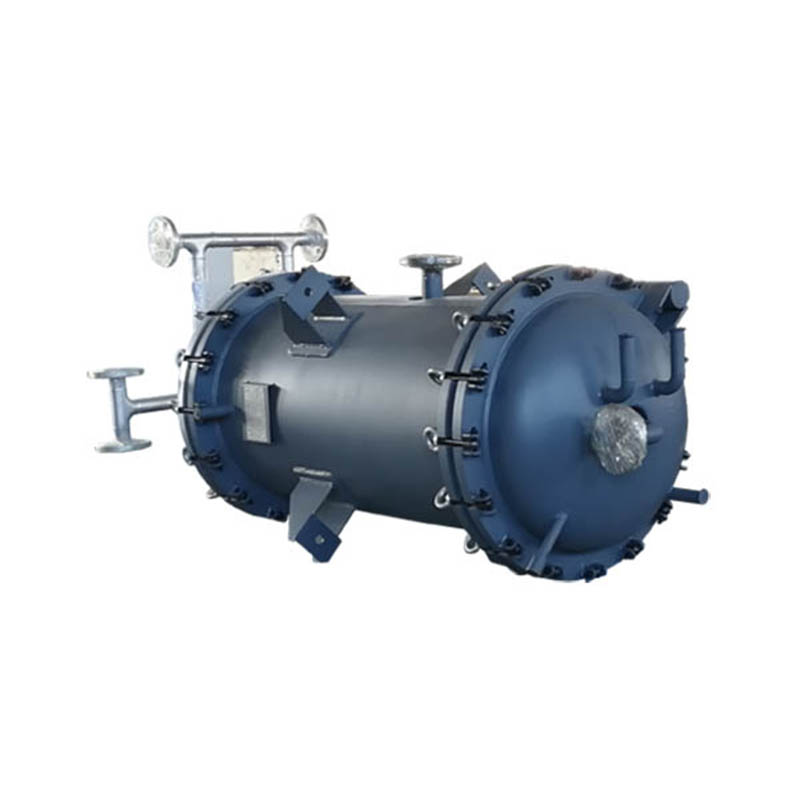

Съемный спиральный пластинчатый теплообменник
