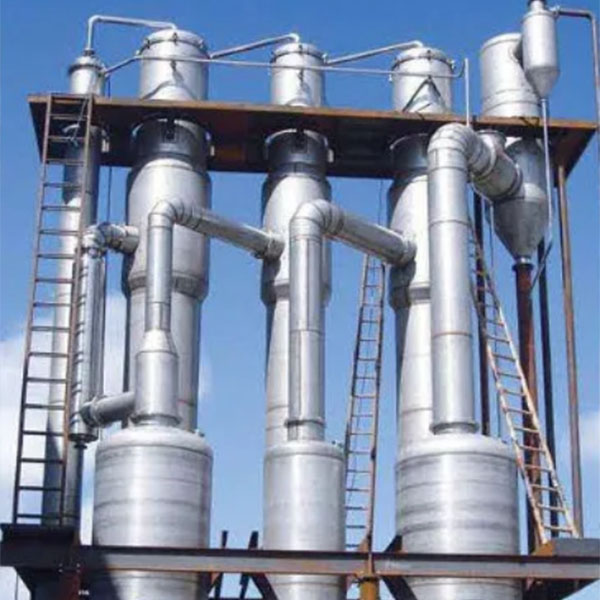

Промышленный испаритель с падающей пленкой

В соответствии с характеристиками материалов, некоторые виды сырья требуют испарителя с падающей пленкой для концентрирования. Компания Wuxi Hongdinghua Chemical Equipment Co., Ltd. имеет многолетний опыт проектирования и производства испарителей с падающей пленкой.

Промышленный испаритель с падающей пленкой — это устройство, которое может обеспечивать испарение и концентрацию путем нагревания горячей водой, паром и маслом-теплоносителем.

Материал в испарителе с падающей пленкой течет вниз в виде тонкой пленки, поэтому он называется «падающая пленка», чтобы отличить его от процесса, при котором сырьевая жидкость течет вверх. Его основная функция заключается в испарении воды и газа из сырья, тем самым увеличивая содержание сухого вещества в материале, отсюда и название «испаритель».

Принцип процесса

Сырье, подлежащее испарению, поступает в испаритель с падающей пленкой с верхней части испарителя с падающей пленкой через подающий насос, проходя через распределитель жидкости, установленный в верхней части испарителя с падающей пленкой, и трубку с падающей пленкой, прикрепленную к каждой части теплообменной трубки внутри, так что жидкость исходного материала может образовывать пленку. Сырьевая жидкость проходит через испарительную трубку (со стороны трубы) и распределяется в виде пленки в теплообменную трубку. Когда сырье течет вниз в полость трубы под действием собственной силы тяжести, оно нагревается паром снаружи трубы и испаряется, когда достигает температуры испарения. Сырье вместе с вторичным паром стекает из трубы вниз и испаряется в виде пленки. Вторичный пар всасывается пароструйным тепловым насосом посредством эффекта Вентури и смешивается с наружным свежим паром, который направляется в межтрубное пространство нагревательной камеры испарителя с падающей пленкой в ​​качестве нагревательного пара. Кожух камеры нагрева с падающей пленкой имеет пластины для направления вторичного пара, конденсации и отвода неконденсирующихся газов. В процессе тепловая энергия передается извне через стенку трубы материалу, испаряющемуся внутри трубы. После теплообмена вторичный пар конденсируется в воду в конденсаторе и выводится из испарителя с падающей пленкой.

Преимущества испарителя с падающей пленкой

1. Время удерживания жидкой смеси короткое, и это не вызовет деградации термочувствительных веществ;

2. Благодаря своему тонкопленочному состоянию и высокой скорости потока жидкости коэффициент теплопередачи первичной кристаллизации испарения соответственно высок;

3. Падение давления невелико, а давление и температура, измеренные в процессе теплообменника, почти постоянны, поэтому можно избежать или свести к минимуму явное тепло;

4. Поскольку сырьевая жидкость течет только под действием силы тяжести, а не под действием высокой разницы температур, можно использовать более экономичную низкую разницу температур;

5. Количество жидкости, удерживаемой в оборудовании, относительно невелико, что позволяет избежать мелкомасштабной задержки жидкости и постоянной высокой температуры;

6. Кипение является конвективным кипением, поэтому состояние поверхности трубы оказывает относительно небольшое влияние на кипение.

Испарители с падающей пленкой широко используются для выпаривания и концентрирования воды или растворов растворителей в таких отраслях, как медицина, пищевая, химическая и легкая промышленность. Испарители с падающей пленкой также могут широко использоваться для очистки сточных вод в этих отраслях. Это оборудование, особенно подходящее для термочувствительных материалов, работает непрерывно в условиях вакуума и низких температур, с высокой производительностью испарения, энергосбережением и снижением потребления, низкими эксплуатационными расходами и может обеспечить неизменность материалов в процессе испарения.

Деталь испарителей с падающей пленкой:

В испарителе с падающей пленкой испаряемая жидкость поступает через верхнюю часть испарителя с падающей пленкой и проходит через распределитель жидкости. Жидкость течет вниз по стенке трубы в виде пленки. Причина, по которой падающий пленочный поток может улучшить коэффициент теплопередачи, заключается в том, что площадь проходного сечения пленочного потока намного меньше, чем фактическая площадь поперечного сечения трубы, поэтому число Рейнольдса потока значительно увеличивается, что делает коэффициент теплопередачи значительно выше, чем у обычного оборудования, заполненного жидкостью. Падающая пленка и поднимающаяся пленка возникают из-за течения пленки, что значительно увеличивает коэффициент теплопередачи, но принцип их пленкообразования различен. Поднимающаяся пленка возникает из-за высокой скорости воздушного потока, из-за чего жидкость образует пленку и поднимается вдоль стенки трубы; Падающая пленка возникает под действием силы тяжести и смачивающей силы жидкости на стенке трубы, что заставляет жидкость течь вниз вдоль стенки трубы в форме пленки.

Поэтому некоторые характеристики испарителя с падающей пленкой отличаются от характеристик испарителя с восходящей пленкой:

В испарителе с падающей пленкой отсутствует столб статического давления, что не приводит к повышению температуры кипения. При этом коэффициент теплоотдачи не имеет никакого отношения к перепаду температур. Это означает, что коэффициент теплопередачи может быть очень высоким при малой разности температур теплопередачи, поэтому падающая пленка больше подходит для испарения чувствительных к теплу веществ, чем восходящая.

Падающая пленка отличается от восходящей пленки, а коэффициент пропускания пленки не зависит от скорости пара в трубке, поэтому подходит для случаев с небольшим испарением. Например, некоторые двухкорпусные испарители часто используют испарение с восходящей пленкой во время первой ступени испарения, а испарение с падающей пленкой используется на второй ступени испарения.

Поскольку пленочный поток испарения с падающей пленкой зависит от силы тяжести, под действием силы тяжести жидкость проходит через распределитель с падающей пленкой, образуя форму пленки и равномерно распределяясь по каждой теплообменной трубе. При установке распределителя падающей пленки необходимо обеспечить его горизонтальность во избежание неравномерного распределения потока жидкости, что может повлиять на формирование пленки и скорость потока, необходимые для испарения падающей пленки. Прежде чем HDH спроектирует и изготовит испаритель с падающей пленкой, технический специалист подробно расскажет клиентам о следующем:

Состав и характеристики жидкой смеси сырьевых материалов — это может определить точный выбор материала для изготовления испарителя.

Уровень концентрации сырья (жидкая смесь)

Требования к концентрации для завершения

Обрабатывающая способность (объем)

Таким образом, HDH может проектировать в соответствии с предоставленными вами данными и требованиями, определять подходящие материалы для изготовления оборудования и определять, какую форму испарения использовать, будь то испаритель с восходящей пленкой или испаритель с падающей пленкой.

Падающая пленка Испаритель¼гидравлические испытанияï¼
