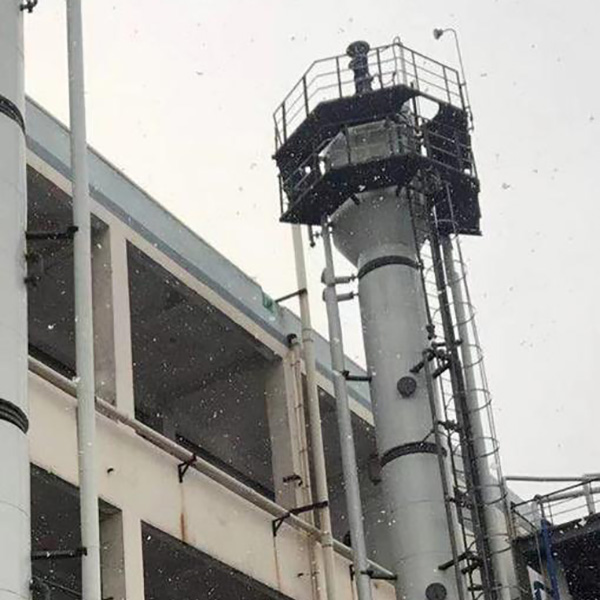

Промышленные роторные экстракционные колонны или башни

Wuxi Hongdinghua Chemical Equipment Co., Ltd. как профессиональный высококачественный производитель промышленных роторных экстракционных колонн или башен, вы можете быть уверены, что купите промышленные роторные экстракционные колонны или башни на нашем заводе, и мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Компания Wuxi Hongdinghua Chemical Equipment Co., Ltd. также является профессиональным производителем проектирования и производства экстракционных колонн. Вращающиеся экстракционные колонны используются для разделения или синтеза сложных смешанных жидкостей.

Вращающаяся экстракционная башня представляет собой прецизионное экстракционное оборудование, и Wuxi Hongdinghua обладает уникальным пониманием и ноу-хау в области проектирования и производства роторной экстракционной башни.

Характеристики и применение вращающейся башни извлечения

1. Меньше занимаемой площади и низкие затраты на техническое обслуживание.

2. Высокая производительность, подходящая для непрерывного производства;

3. Высокая эффективность, низкое удержание растворителя

Вращающаяся экстракционная колонна представляет собой эффективное сепарационное оборудование, которое широко применяется в таких областях, как тонкие химические вещества, фармацевтика и обработка загрязнений окружающей среды.

Детали роторной экстракционной башни

Вращающаяся экстракционная колонна представляет собой экстракционное оборудование башенного типа с механическим перемешиванием, состоящее из трех частей: верхней секции осветления, секции смешивания и нижней секции осветления. Смесительная секция имеет цилиндрическую форму, а внутренняя часть разделена на ряд экстракционных камер статическими кольцевыми перегородками. Середина двух статических кольцевых перегородок представляет собой неподвижный вращающийся диск, который вращается вместе с валом мешалки. Во время работы тяжелая фаза (органическая фаза) и легкая фаза (органическая фаза) поступают в колонну сверху и снизу соответственно и образуют противоточный контакт внутри колонны. При перемешивании неподвижного вращающегося диска дисперсная фаза образует капли жидкости, увеличивая объем массообмена. После завершения процесса экстракции легкая и тяжелая фазы вытекают из верхней и нижней частей колонны соответственно.

Во вращающейся экстракционной колонне имеется несколько дисков одинакового размера и с одинаковым расстоянием между ними, соединенных вращающимися валами посередине, называемыми вращающимися дисками, которые вращаются равномерно при вращении валов. Вращающийся диск разделен круглыми дисками того же размера и расстояния, закрепленными на стене башни, и называется неподвижным диском. Раствор (с меньшей плотностью) непрерывно поступает в башню из нижней части, стекает в верхнюю часть за счет плавучести, разбивается и диспергируется на капли под действием центробежного действия непрерывно вращающегося вращающегося диска, а другой растворитель (с большей плотностью) непрерывно поступает в башню из верхней части, стекает вниз под действием силы тяжести и заполняет всю башню. Дисперсные капли диспергируются в непрерывном растворе и вступают в контакт с растворителем через капли. Один или несколько компонентов раствора выборочно растворяются в непрерывном растворителе для массообмена.

Количество вращающихся дисков, расстояние между ними и другие конструкции вращающейся экстракционной колонны рассчитываются на основе таких факторов, как характеристики сырья, требуемая степень разделения и чистота.

Вращающаяся экстракционная колонна состоит из вертикального цилиндра с горизонтальной стационарной кольцевой перегородкой. Статическая кольцевая перегородка представляет собой плоскую пластину с центральным отверстием, а статическая кольцевая перегородка делит цилиндр на ряд экстракционных камер. В центре экстракционной камеры находится подвижное кольцо, диаметр которого немного меньше диаметра отверстия неподвижной кольцевой перегородки. Ряд подвижных колец установлен параллельно вращающемуся валу, так что подвижное кольцо и вал можно удобно установить в вращающейся башне экстракции. Секция смешивания находится между двумя фланцами посередине, где в основном завершается процесс массопереноса жидкости. Средний верхний фланец к секции верхней пластины является верхней сепарационной секцией, используемой для осветления легкой жидкости; Секция от среднего нижнего фланца до нижнего фланца представляет собой нижнюю разделительную секцию, используемую для осветления тяжелой жидкости. Над и под секцией смешивания установлены пластины с крупными порами. Тяжелая фаза поступает в колонну снизу ситчатой ​​пластины, а легкая фаза поступает в колонну сверху пластины сита. Функция ситчатой ​​пластины заключается в уменьшении перемешивания жидкости и усилении эффекта разделения фаз в секции осветления.

Как и в другом башенном экстракционном оборудовании, во время работы легкая и тяжелая фазы поступают во вращающуюся вытяжную башню из нижней и верхней частей башни соответственно. Две фазы в колонне вступают в противоточный контакт, и под действием вращающегося диска дисперсная фаза образует мелкие капли жидкости, увеличивая площадь массопереноса между двумя жидкостями. Легкая и тяжелая фазы, которые завершают процесс экстракции, затем вытекают из выпускного отверстия для легкой жидкости и выпускного отверстия для тяжелой жидкости соответственно.

Следующие технические данные важны для проектирования роторной экстракционной колонны.

1. Плотность сырья, плотность экстрагента;

2. Зная производительность обработки (количество), соотношение материала и экстрагента, можно определить диаметр экстракционной колонны с ситчатыми пластинами;

3. Проводили ли вы небольшой тест или текущее рабочее состояние чайника? Основная цель состоит в том, чтобы узнать, сколько циклов экстракции необходимо, чтобы удовлетворить требования процесса, чтобы можно было определить высоту секции экстракции;

4. Время наслоения материала, по которому можно рассчитать объем цилиндра секции осветления;

5. Есть ли явление эмульгирования? В этом случае выпуск сточных вод следует рассматривать в многоуровневом сечении;

6. Каково значение pH материала и его характеристики, что делает его удобным для выбора материалов для оборудования (подходящий материал для изготовления башни для извлечения ситчатой ​​пластины?
