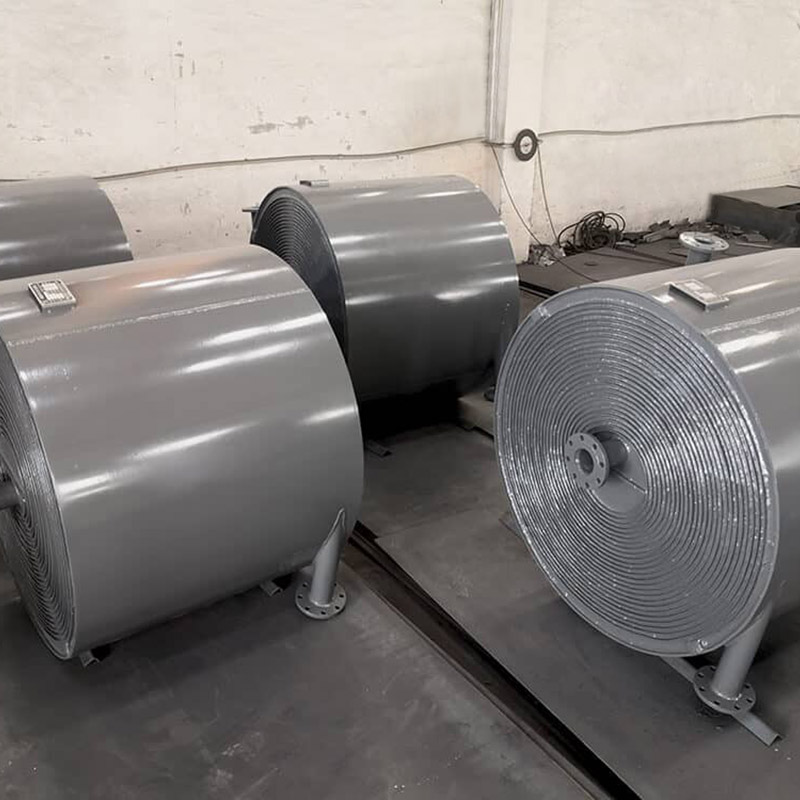

Несъемный спиральный пластинчатый теплообменник

Среди различных типов теплообменников, производимых Wuxi Hongdinghua Chemical Equipment Co., Ltd., клиенты часто выбирают несъемный спиральный пластинчатый теплообменник.

Конструктивные характеристики неразборного спирального пластинчатого теплообменника:

Неразъемный спиральный пластинчатый теплообменник образован путем прокатки двух параллельных тонких пластин из углеродистой или нержавеющей стали, образующих пару спиральных проточных каналов, которые отделены друг от друга. Холодная и горячая жидкости текут по двум каналам, разделенным спиральной пластиной в качестве поверхности теплообмена. Между двумя пластинами приварена прокладка канала, чтобы сохранить расстояние между каналами, а также увеличить жесткость спиральной пластины. Центральная перегородка установлена ​​в центре теплообменника для разделения двух спиральных каналов. Сверху и снизу приварены крышки или головки, а также входной и выходной патрубки для двух жидкостей. Как правило, одна пара входных и выходных отверстий расположена на окружной кромке (соединительная труба может быть тангенциальной или радиальной), а другая пара расположена на оси. Все концевые каналы сварены и герметизированы, что обеспечивает хорошую герметичность.

Применение неразборного спирального пластинчатого теплообменника:

Он подходит для таких отраслей, как химия, нефть, растворители, фармацевтика, продукты питания и напитки, машиностроение, текстиль, металлургия, сталепрокатная, коксовая и т. д. Он может выполнять теплообмен пар-пар, теплообмен газ-жидкость и теплообмен жидкость-жидкость, а также подходит для сред с высокой вязкостью, которые требуют теплообмена в условиях высокой температуры или высокого давления для достижения технологических требований, таких как охлаждение, нагрев, конденсация, концентрирование и дезинфекция, а также рекуперация отработанного тепла.

Детали несъемного спирального пластинчатого теплообменника:

Неразъемный спиральный пластинчатый теплообменник имеет следующие преимущества с точки зрения производительности:

1. Высокая тепловая эффективность: он может поддерживать два типа теплообменных жидкостей при низкой скорости потока, стимулировать турбулентность и повышать эффективность теплопередачи. Разница температур среды может составлять всего 1 °С, что приводит к небольшим потерям тепла; При одинаковых потерях давления эффективность теплопередачи в 3—5 раз выше, чем у трубчатого (кожухотрубного) теплообменника; Эффективность рекуперации тепла может достигать более 99%.

2. Он имеет компактную конструкцию, небольшой объем и небольшую площадь пола, которая составляет около 30% площади трубчатого (кожухотрубного) теплообменника.

3. Низкая стоимость производства

4. Гибкая работа

5. Простота установки, очистки и обслуживания, возможность самоочистки. Из-за спиралевидного потока среды грязь не осаждается; Легко чистится, можно мыть паром или щелочным раствором, прост и удобен в эксплуатации, подходит для установки чистящих устройств.

6. Низкое сопротивление: соединительная трубка на корпусе имеет тангенциальную структуру. Среда проходит через один канал, что обеспечивает более высокую скорость потока, чем в других теплообменниках. Низкая потеря давления, может использоваться для работы с паром или газом большой мощности;

7. Несколько устройств могут быть объединены для использования: когда одно устройство не может удовлетворить требованиям использования, несколько устройств могут быть объединены, но комбинация должна соответствовать следующим правилам: параллельная комбинация, последовательная комбинация и расстояние между устройствами и каналами. то же самое. Гибридная комбинация: один канал параллельно и один канал последовательно.

8. При использовании неразъемных спиральных пластинчатых теплообменников для паропарового теплообмена необходимо оборудовать охлаждение оборотной водой. Когда среднее давление и температура превышают диапазон применения, следует выбирать другие конструкции теплообменника, такие как кожухотрубные теплообменники.

9. Меры предосторожности при эксплуатации неразъемных спиральных пластинчатых теплообменников.

(1) Когда отгонка пара остановлена, температура с обеих сторон шлама на входе и выходе из теплообменника должна быть ниже 40°С.

(2) Спиральный пластинчатый теплообменник следует использовать в соответствии с указанными требованиями, чтобы избежать повреждений. Несъемный спиральный пластинчатый теплообменник представляет собой эффективное, энергосберегающее и экономичное теплообменное оборудование с превосходными характеристиками.
