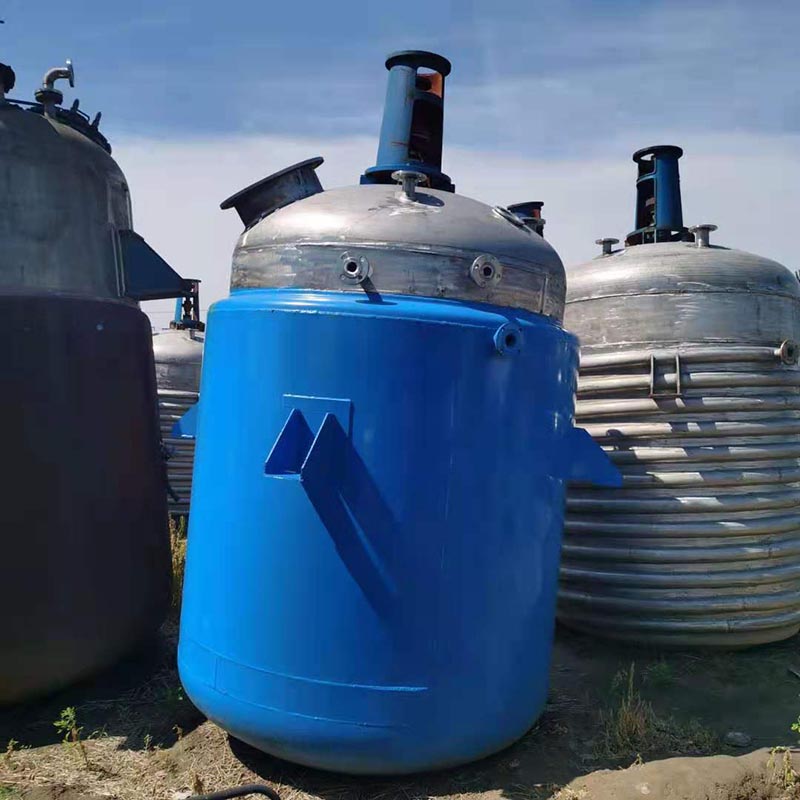

Спиральный реактор с полутрубной рубашкой

КО. химического оборудования Уси Хундинхуа, Лтд. проектирует и производит различные типы реакторов для заказчиков. Один тип реактора совершенно другой, он отличается от традиционных реакторов с рубашкой и имеет преимущества, которых нет у реакторов с рубашкой. Его можно использовать для достижения функций нагрева, испарения, охлаждения и низко- или высокоскоростного перемешивания. Этот тип реактора представляет собой внешний полутрубный реактор.

Характеристики и применение внешнего полутрубного реактора:

Внешний полутрубный реактор, также известный как внешний реактор со змеевиковой трубой, часто используется для реакторов со слишком большим количеством внутренних конструкций или слишком большим количеством отверстий в реакторе.

Источником тепла внешнего полутрубчатого реактора является пар, горячая вода или термальное масло, протекающее между внешней стенкой кожуха реактора и полутрубой. Замена традиционной формы куртки.

Реактор с внешней полутрубой, как и реактор с рубашкой, также может использоваться в нефтяной, химической, резиновой, пестицидной, красящей, фармацевтической, пищевой и других процессах, таких как вулканизация, нитрификация, гидрирование, алкилирование, полимеризация и поликонденсация.

Детали внешнего полутрубчатого реактора

Спиральная внешняя труба спирального полутрубного реактора имеет конструкцию полутрубы, которая может уменьшить толщину стенки корпуса реактора и улучшить способность реактора выдерживать давление.

Полукруглая трубчатая рубашка внешнего полутрубного реактора делит внутренний цилиндр на условия давления, которые подвергаются локальному внешнему давлению внутри полукруглой трубы и давлению внутри цилиндра. Внешняя полутрубчатая оболочка также может предотвратить нестабильность внутреннего цилиндра. С точки зрения реактора в целом, каждая внешняя спиральная трубчатая рубашка служит в качестве упрочняющего кольца для цилиндра реактора, заменяя корпус рубашки, который заставляет внутренний цилиндр подвергаться общему внешнему давлению. Внешняя спиральная трубчатая оболочка обладает высокой устойчивостью к давлению от 0,6 до 2,5 МПа, что может значительно улучшить качество теплоносителя во время реакций нечувствительных к теплу материалов.

Возьмем паровой нагрев в качестве примера, полутрубный реактор с рубашкой, использующий полукруглую трубу. Снижение давления пара часто регулируется на уровне 0,4 МПа. При использовании реактора с внешней спиральной трубчатой ​​рубашкой давление пара может составлять от 0,7 до 1,3 МПа без необходимости дальнейшего снижения давления. Из-за значительного улучшения напряженного состояния внутреннего цилиндра за счет внешней спиральной трубчатой ​​рубашки толщина стенки внутреннего цилиндра относительно уменьшается. Из-за зазоров в процессе сварки наружного кожуха змеевика, когда требуемая теплопередача одинакова, площадь теплопередачи реактора с кожухом полутрубы соответственно меньше.

Внешний полутрубный реактор имеет преимущества высокой эффективности нагрева, быстрой скорости охлаждения материала и снижения производственных затрат заказчика. Он очень стабилен и имеет меньше шума во время работы. Все оборудование легко очищается и может использоваться непрерывно. Реактор с полутрубчатой ​​рубашкой диспергирует и перемешивает сырье, обеспечивая хорошее уплотнение и отсутствие утечек. Встроенная разгрузка обеспечивает полную разгрузку без остатка.

Реактор с полутрубной рубашкой более благоприятен для эффективности теплопередачи, поскольку он может служить камерой источника тепла - конструкция обеспечивает снижение теплового сопротивления воздуха в реакторе; Также это может помочь в достижении цели экономии энергопотребления, соотношение объема рубашки к объему половины трубы составляет 8: 1, что может снизить инвестиции и производственные затраты.

Он может не только улучшить коэффициент теплопередачи, но и снизить термическое сопротивление и подходит для процессов охлаждения. Это также может увеличить скорость потока среды в спиральной полутрубе, а высокоскоростная проточная среда может эффективно предотвратить образование накипи на внутренней поверхности кожуха полутрубы. В то же время это оборудование также позволяет уменьшить общий диаметр корпуса реактора и сэкономить место.

Следовательно, реактор с наружной полутрубной рубашкой имеет следующие преимущества:

1. Уменьшить толщину стенки корпуса реактора и улучшить его нагрузочную способность (толщина стенки корпуса реактора и нижней крышки на 37,5% и на 50% тоньше, чем у традиционного реактора с рубашкой);

2. Это полезно для повышения эффективности теплопередачи (может не только увеличить коэффициент теплопередачи, но и снизить тепловое сопротивление);

3. Экономия энергопотребления (отношение объема рубашки к объему полутрубы равно 8, что снижает тепловое сопротивление);

4. Быстрая эффективность охлаждения (снижение затрат заказчика);

5. Уменьшение общего диаметра корпуса реактора выгодно для компоновки цеха.

Различные типы металлов, такие как нержавеющая сталь, углеродистая сталь, титановая сталь и т. д., могут использоваться для изготовления реактора с полутрубной рубашкой.

Реактор с полутрубной рубашкой состоит из следующих конструкций:

1.спиральная полутруба

2. Корпус реактора

3.голова

4. Мешалка (различные типы смешивания или комбинации)

5. Привод (двигатель, редуктор, магнитная мешалка)

6.Уплотнение вала (сальниковое уплотнение, одностороннее машинное уплотнение, двойное концевое машинное уплотнение, магнитное уплотнение и т. д.)

7.Support (опорный держатель или ушное сиденье)

Когда Wuxi Hongdinghua Chemical Equipment Co., Ltd. проектирует реактор с полутрубной рубашкой для клиентов, пожалуйста, предоставьте HDH следующие данные и параметры.

1. Объем: ______ л

2. Полутрубная рубашка: зона теплообмена ______ã¡

источник тепла: A паровой нагрев B горячая вода C масляный нагрев теплоносителя

3. Рабочее давление: давление в рубашке ______ МПа, давление в цилиндре _______ МПа.

4. Рабочая температура: рубашка ______‚ внутренний цилиндр ______‚

5. Материал:

Куртка A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Другое

Внутренний цилиндр A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Другое

6. Тип смешивания: A: лопастной B: рамный C: якорный D: турбинный E: другие

7. Редуктор: A: Редуктор с циклоидальным штифтом B: Скорость вращения зубчатого редуктора: ______ об/мин.

8. Мощность двигателя: ______кВт, требуется ли взрывозащищенный______ переменная частота______

9. Уплотнение вала: A: Сальниковая коробка B: Механическое уплотнение 204 C: Механическое уплотнение 205 D: Другое

10. Внутренняя трубка катушки

A: Площадь обогрева: ______ квадратных метров

B: Площадь охлаждения: ______ квадратных метров

Реактор с полутрубной рубашкой
