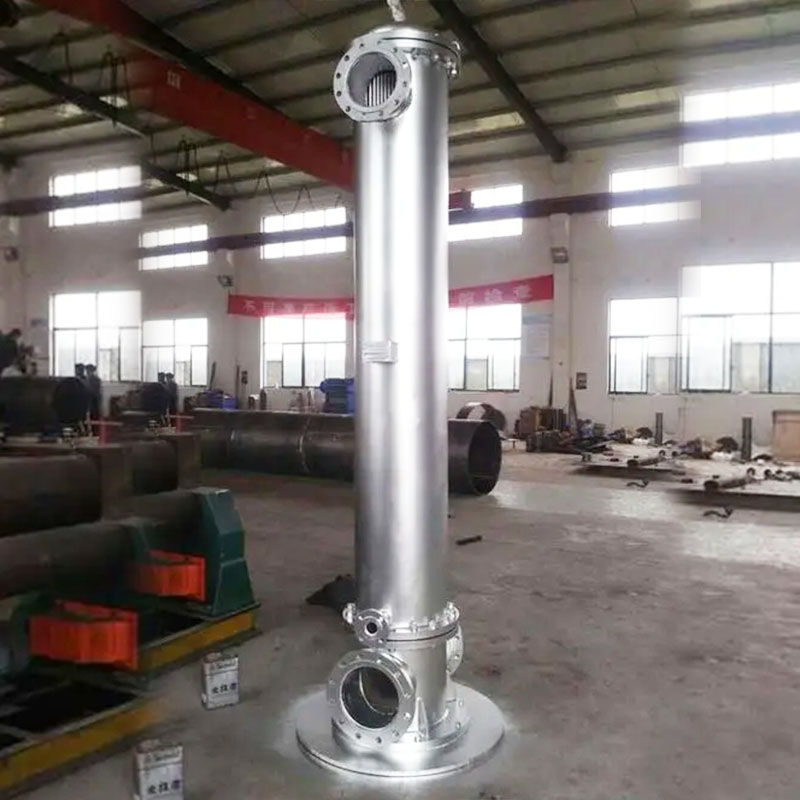

Вертикальный кожухотрубный теплообменник

Wuxi Hongdinghua Chemical Equipment Co., Ltd., как профессиональный производитель вертикальных кожухотрубчатых теплообменников, имеет многолетнее сотрудничество с клиентами из нефтяной, химической, фармацевтической, экологической и металлургической промышленности. Теплообменник является наиболее широко используемым оборудованием среди оборудования, поставляемого Wuxi Hongdinghua Chemical Equipment Co., Ltd. Особенно для кожухотрубных теплообменников.

Кожухотрубные теплообменники можно классифицировать по множеству различных названий в зависимости от их внутренней конструкции или в соответствии с режимом потока среды в кожухотрубном теплообменнике или их применениями, такими как конденсатор, охладитель, нагреватель, предварительный нагреватель, ребойлер, холодная ловушка, многотрубный проходной конденсатор, U-образный теплообменник, теплообменник с плавающей головкой, теплообменник с сальниковой коробкой и т. д., с многочисленными названиями.

Компания Wuxi Hongdinghua Chemical Equipment Co., Ltd. классифицирует множество кожухотрубных теплообменников в соответствии с их монтажным положением, используя более интуитивно понятные термины:

Вертикальный кожухотрубный теплообменник

Горизонтальный кожухотрубный теплообменник

Базовая конструкция всех этих теплообменников с разными названиями почти одинакова или похожа;

В конструкцию кожухотрубчатого теплообменника входят:

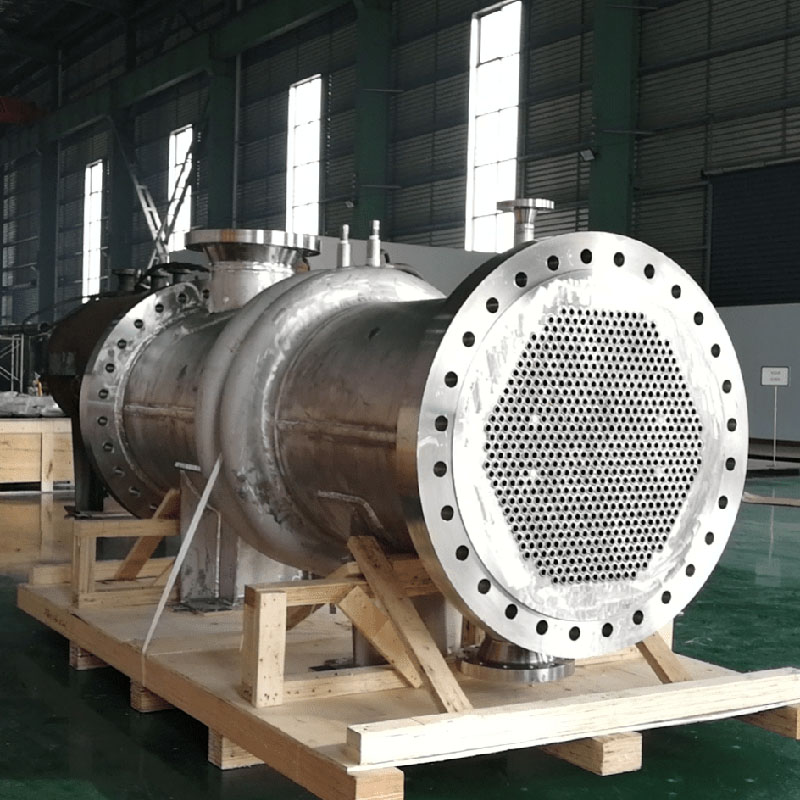

Кожухотрубчатые теплообменники в основном состоят из крышки (встроенной крышки), трубной доски, труб, кожухов и перегородок.

Обычно раковина цилиндрическая; Трубы прямые или U-образные. Для повышения эффективности теплопередачи теплообменников также могут использоваться резьбовые трубы, ребристые трубы и т. д. Схема расположения труб включает равносторонние треугольники, квадраты, угловые квадраты и угловой треугольник.

Характеристики и применение вертикального кожухотрубного теплообменника:

Вертикальный кожухотрубный теплообменник состоит из кожуха и пучка трубок, содержащих множество трубок, теплообмен между холодными и горячими жидкостями осуществляется через стенки трубок. В качестве традиционного стандартного теплообменного оборудования кожухотрубные теплообменники широко используются в химической промышленности, нефтепереработке, нефтехимии, энергетике, атомной энергетике и других промышленных устройствах, особенно в высокотемпературных и высоконапорных и крупногабаритных теплообменниках, которые занимают абсолютное преимущество.

Детали вертикального кожухотрубного теплообменника:

Обычно рабочее давление вертикальных кожухотрубчатых теплообменников может достигать 4 МПа, а рабочая температура ниже 200°С. В некоторых случаях также могут быть достигнуты более высокие давление и температура. Как правило, диаметр оболочки менее 1800 миллиметров, а длина трубы менее 9 метров. В некоторых случаях есть также более крупные или длинные трубки.

Поверхность стенки трубного пучка, заключенного в оболочку, служит поверхностью теплообмена межстенного теплообменника. Вертикальный кожухотрубный теплообменник имеет простую конструкцию, низкую стоимость, широкое поперечное сечение потока и легко очищается от накипи; Однако коэффициент теплопередачи низкий, а площадь пола меньше, чем у кожухотрубного теплообменника горизонтального типа. Он может быть изготовлен из различных конструкционных материалов (преимущественно металлических материалов) и может использоваться при высоких температурах и давлениях, что делает его наиболее распространенным. К вертикальным кожухотрубным теплообменникам относятся вертикальные неподвижные трубчатые пароводяные теплообменники, вертикальные кожухотрубные пароводяные теплообменники с компенсатором и другие типы. Основными параметрами регулирования кожухотрубчатых теплообменников являются площадь нагрева, расход горячей воды, теплообменная мощность и параметры теплоносителя.

При проектировании и производстве вертикальных кожухотрубных теплообменников предоставьте Wuxi Hongdinghua Chemical Equipment Co., Ltd следующие параметры и технические данные.

1. Тип теплообменника: A: трубчатый B: U-образный трубчатый C: с плавающей головкой

2. Площадь теплообмена: ______ квадратных метров (ã¡)

3. Рабочее давление: со стороны трубы ______МПа со стороны кожуха ______МПа

4. Рабочая температура: со стороны трубы ______‚ со стороны кожуха ______‚⁄

5. Материал:

со стороны трубы A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Другое

Сторона корпуса A: Q235B £ B: S30408 ​​£ C: S32168 £ D: S31603 £ F: Другое

6. Характеристики теплообменной трубы (диаметр и толщина стенки):

7. Тип: A: Вертикальный B: Горизонтальный

8. Сторона трубы: A: Однотрубный проход £ B: Двойной проход трубы£ C: Четыре прохода трубы£ D: Шесть проходов трубы£

Вертикальный кожухотрубный теплообменник
